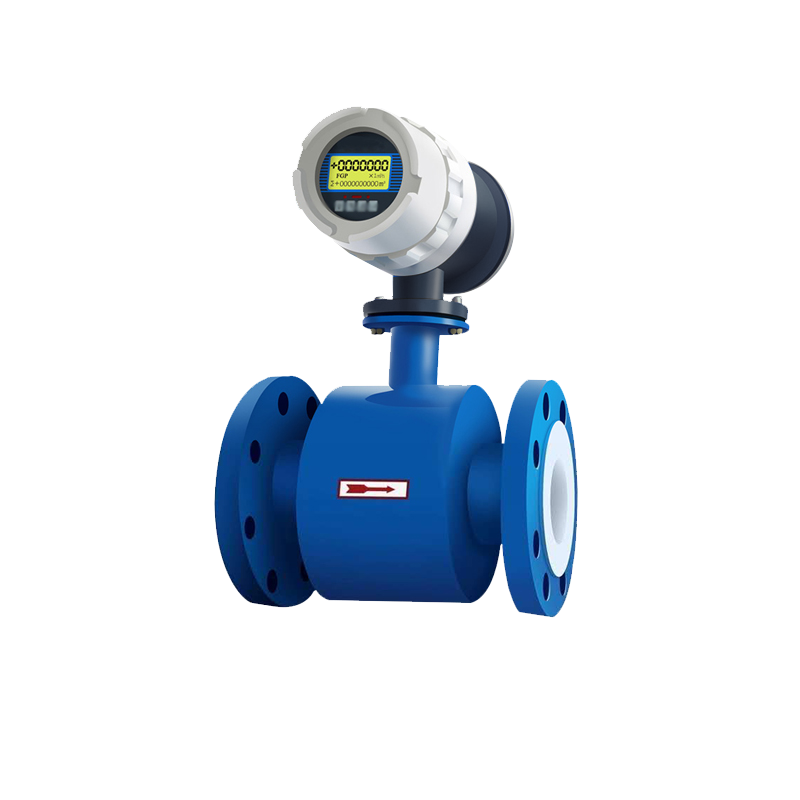

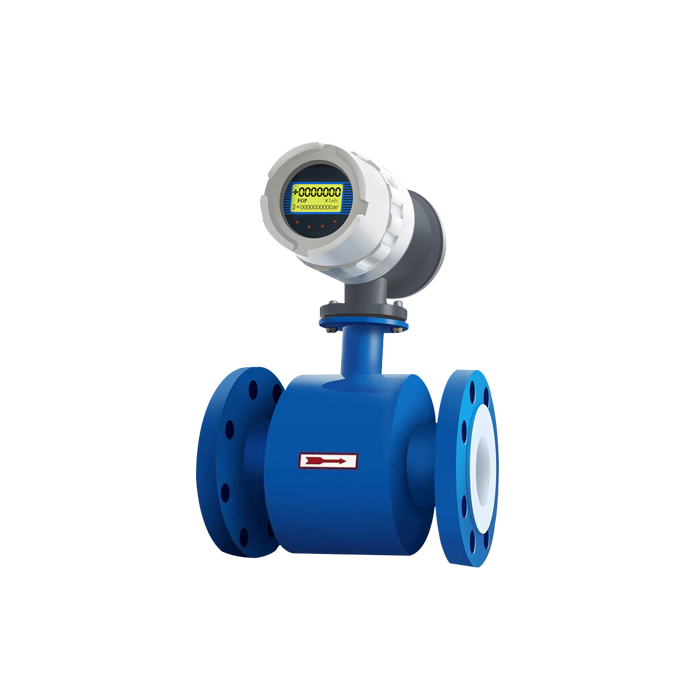

製品の紹介
測定直径 | （DN10-DN2000）その他の仕様はカスタマイズできます |
精度レベル | ±0.2〜0.5 |
導電率 | ≥50us/cm |
保護レベル | IP65、IP68 |
電源 | AC220V/DC24V（標準）;バッテリー電源をカスタマイズできます |
通信モード | RS485、MODBUS、GPRS、PROFIBUS-DP、HART、WIFIなど。 |
インストール方法 | デフォルトのフランジ接続（フランジ接続、スレッド、クランプをカスタマイズできます） |
構造チャート
 |  |  |
構造チャート
 |  |  |  |
| 1.クラフトマンシップ 製品ボディは滑らかで、絶妙な処理技術を持っています。製品の塗料表面は、湿気があり、錆びないものです |  |
 | 2.SMARTメーター クリアリアルタイムフローディスプレイ、累積フローディスプレイ、サポートMODBUS、PROFIBUS-DP、GPRS、WIFI、HART、およびその他の通信プロトコルは、リモートアプリ機能をサポートします |

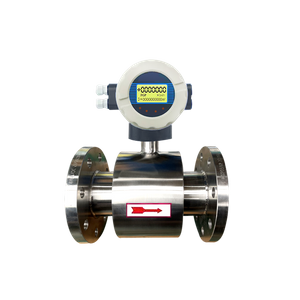

3.非磁気ステンレス鋼のボディ 高品質の非磁性導管を使用します 現場での測定干渉を効果的に削減します |  |
 | 4.トリプルプルーフライニング 脱皮防止、フレーピング、漏れ防止材料を採用します。 機器の使用の信頼性を向上させます |
シェルは丈夫で耐摩耗性があります。 プロフェッショナルなカスタマイズされたスチールと高度なレーザー溶接技術で作られたシェルが採用されています。 | アップグレードコンバーター より安定したパフォーマンス、ゼロドリフト、再現性の低下、より正確な測定を備えたアップグレードコンバーター。 | 純粋な銅コイル 国家標準の純粋な銅コイル、専門的なカスタマイズ、二重層の断熱と分離、より信頼性の高いパフォーマンス、およびより長いサービス寿命の採用。 |
 |  |  |

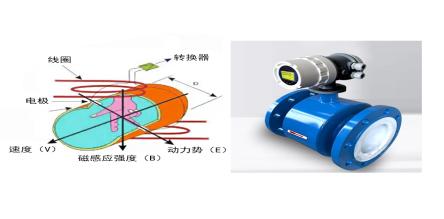

ファラデーの電磁誘導原理によれば、検出電極は、測定管の軸が磁場線に垂直な測定管の壁に設置されています。導電性液が測定管の軸に沿って動くと、導電性液体は磁場線を切断して誘導電位を生成します。この誘導電位は、検出電極によって検出され、値は流量に比例します。その値は次のとおりです。E= KBVDテスト：
電子誘発電位
磁場分布と軸方向の長さに関連するkコエフィクシー
B磁気誘導強度
導電性液体のV平均流量
D電極間隔（測定チューブ内の直径）
範囲選択テーブル
| Velocity-Flow比較テーブル | |||||||
| 速度 | 0.01 （分） | 1 | 2 | 3 | 4 | 5 | 15 （マックス） |
| ラトゥス直腸 | |||||||
| 15 | 0.0113 | 0.6362 | 1.2723 | 1.9085 | 2.5447 | 3.1809 | 9.5426 |
| 20 | 0.0177 | 1.1310 | 2.2619 | 3.3929 | 4.5239 | 5.6549 | 16.9646 |
| 25 | 0.0452 | 1.7671 | 3.5343 | 5.3014 | 7.0686 | 8.8357 | 26.5072 |
| 40 | 0.0707 | 4.5239 | 9.0478 | 13.5717 | 18.0956 | 22.6195 | 67.8584 |
| 50 | 0.1195 | 7.0686 | 14.1372 | 21.2058 | 28.2743 | 35.3429 | 106.0288 |
| 65 | 0.1810 | 11.9459 | 23.8918 | 35.8377 | 47.7836 | 59.7295 | 179.1886 |
| 80 | 0.2827 | 18.0956 | 36.1911 | 54.2867 | 72.3823 | 90.4779 | 271.4336 |
| 100 | 0.6362 | 28.2743 | 56.5487 | 84.8230 | 113.0973 | 141.3717 | 424.1150 |
| 150 | 1.1310 | 63.6173 | 127.2345 | 190.8518 | 254.4690 | 318.0863 | 954.2588 |
| 200 | 0.2827 | 113.0973 | 226.1947 | 339.2920 | 452.3893 | 883.5729 | 1696.4600 |
| 250 | 1.7671 | 176.7146 | 353.4292 | 530.1438 | 706.8583 | 1272.3450 | 2650.7188 |
| 300 | 2.5447 | 254.4690 | 508.9380 | 763.4070 | 1017.8760 | 1731.8030 | 3817.0351 |
| 350 | 3.4636 | 346.3606 | 692.7212 | 1039.0818 | 1385.4424 | 2261.9467 | 5195.4089 |
| 400 | 4.5239 | 452.3893 | 904.7787 | 1357.1680 | 1809.5574 | 2862.7763 | 6785.8401 |
| 450 | 5.7256 | 572.5553 | 1145.1105 | 1717.6658 | 2290.2210 | 3534.2917 | 8588.3289 |
| 500 | 7.0686 | 706.8583 | 1413.7167 | 2120.5750 | 2827.4334 | 5089.3801 | 10602.8752 |
| 600 | 10.1788 | 1017.876 | 2035.7520 | 3053.6281 | 4071.5041 | 6927.2118 | 15268.1403 |
| 700 | 13.8544 | 1385.4424 | 2770.8847 | 4156.3271 | 5541.7694 | 9047.7868 | 20781.6354 |
| 800 | 18.0956 | 1809.5574 | 3619.1147 | 5428.6721 | 7238.2295 | 11451.1052 | 271,433,605 |
 900 | 22.9022 | 2290.2210 | 4580.4421 | 6870.6631 | 9160.8842 | 14137.1669 | 34353.3157 |
| 1000 | 28.27437 | 2827.4334 | 5654.8668 | 8482.3002 | 11309.7336 | 20357.5204 | 42411.5008 |
| 1200 | 40.7150 | 4071.5041 | 8143.0082 | 12214.5122 | 16286.0163 | 27708.8472 | 61027.5612 |
| 1400 | 55.4177 | 5541.7694 | 11083.5389 | 16625.3083 | 22167.0778 | 36191.1474 | 83126.5416 |
| 1600 | 72.3823 | 7238.2295 | 14476.4589 | 21714.6884 | 28952.9179 | 28952.9179 | 108573.442 |
| 1800 | 91.6088 | 9160.8842 | 18321.7684 | 27482.6525 | 36643.5367 | 45804.4209 | 137413.2627 |
| 2000 | 113.0973 | 11309.7336 | 22619.4671 | 33929.2007 | 45238.9342 | 56548.6678 | 169646.0033 |
| 2200 | 136.8478 | 13684.7776 | 27369.5552 | 41054.3328 | 54739.1104 | 68423.8880 | 205217.6640 |
| 2400 | 162.8602 | 16286.0163 | 32572.0326 | 48858.0490 | 65114.0653 | 81430.0816 | 244290.2448 |
| 2600 | 191.1343 | 19113.4268 | 38226.8536 | 57340.2804 | 76453.707 | 295567.134 | 286701.402 |
| 1.フローメーターの前には、少なくとも5*d（dはフローメーターの内径）ストレートパイプセクションとその背後に3*dストレートパイプセクションである必要があります。 | 2.パイプラインの上昇部分にインストールする必要があります | 3.水平パイプの下部にインストールし、垂直方向に上向きに、パイプの最高点で垂直に下向きに取り付けないようにします。 | 4.開いた排出パイプに設置すると、パイプの下部に設置する必要があります。 |
 |  |  |  |
